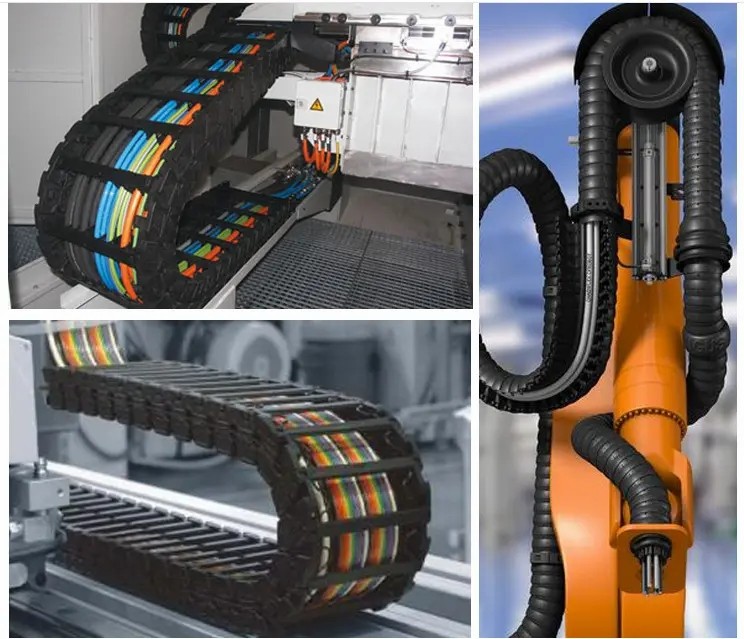

拖鏈電纜是一種靈活的電纜，可進行往返運動，通常用于電纜拖鏈中。其名稱來源于此。電纜拖鏈的作用不僅在于給電纜提供保護層，還能夠讓電纜跟隨拖鏈往復移動。拖鏈電纜是在小曲率半徑及需要頻繁往復移動的設備單元中使用的首選電纜。

順電電纜是一家位于深圳的公司，專門從事拖鏈電纜的設計、研發和生產。我們所生產的拖鏈電纜采用德國標準，同時兼顧電氣性能和機械性能。下面我們來比較一下拖鏈電纜和普通電線電纜的不同之處。

1、導體結構

拖鏈電纜采用了六類導體，這些導體均為多股超細精絞無氧銅絲。通常來講，導體越細，電纜的柔韌性越強，但過于細小的導體則可能導致電纜纏繞問題。為了確保拖鏈電纜導體的柔韌性，在選擇導體時應考慮使用環境和功能等因素，做出合理的選擇。

2、芯線絕緣

在拖鏈電纜中使用的絕緣材料具有耐粘附、高強度和良好的韌性。絕緣層的作用不僅在于發熱導線與接地屏蔽層之間提供絕緣材料層，還需要為每股絞合的導體提供支撐。順電工業拖鏈電纜的絕緣厚度均勻，同心度高。

3、絞合方式

優化的絞合節距使絞線結構緊緊地包裹在一個穩固的拉力中心周圍，芯線通常有三種類型：分層絞合、成束絞合和二次復絞。

4、抗拉中心

電纜中心會根據芯數和芯線交叉區域的空間來填充中心線，通常使用尼龍或凱夫拉絲。填充材料的使用可以有效地保護絞線結構，防止其在電纜中心區域游離，同時提高電纜的抗拉能力。拖鏈電纜的型號與規格不同，其性能表現也不同。

5、內護套

用甲胄式擠壓成型制成的內護套替代了廉價的羊毛材料、填充物或其他配套填充物。這樣做有利于維護芯線結構的完整性，同時通過二次擠壓制造的拖鏈電纜線表面更加光滑圓潤。

6、屏蔽

通過優化編織角度，將屏蔽層緊密地編織在外部護套下，使編織帶緊密結合，提高電磁兼容性（EMC）的保護能力，有助于防止因屏蔽層斷裂而導致失效。同時，屏蔽層編織得十分緊密，具備了抵制扭曲的能力。

7、外護套

外護套要具有高度的柔韌性和支撐功能，需要進行高壓成型。一般會選擇特殊的PVC或聚氨酯材料。使用不同的改良材料制造的外護套，具備多種不同的屬性，比如抗紫外線功能、耐低溫性能、耐油性能，以及成本效益更優的特點。

今天的拖鏈電纜與普通電線電纜的區別小課堂到此結束，想了解更多拖鏈電纜知識，那就趕緊聯系客服吧！
